Plieniniai kabelių pjaustytuvaiyra specializuoti rankiniai įrankiai, skirti pjauti kelių gijų plieninius kabelius ir plieninius vielinius lynus su kontroliuojama jėga ir sumažinta gijos deformacija. Skirtingai nuo įprastų vielos pjaustytuvų, jie naudoja tam skirtą ašmenų geometriją ir mechaninį svertą, kad tvarkytų labai stiprias suvytas medžiagas. Šiame vadove profesionaliems naudotojams ir pramoniniams pirkėjams paaiškinama jų konstrukcija, veikimo principas, pritaikymas, atrankos kriterijai, saugi eksploatavimo praktika, priežiūros reikalavimai ir pagrindiniai pirkimo aspektai.
Turinys
- Kas yra plieniniai kabelių pjaustytuvai?
- Kaip konstruojami plieniniai kabelių pjaustytuvai?
- Kaip jie pjauna plieninius suvytusius kabelius?
- Kokius privalumus jie suteikia?
- Kur naudojami plieniniai kabelių pjaustytuvai?
- Į ką pirkėjai turėtų atsižvelgti prieš pirkdami?
- Kaip juos palyginti su kitais kabelių pjovimo įrankiais?
- Kaip turėtų būti naudojami plieniniai kabelių pjaustytuvai?
- Kaip galima išlaikyti pjovimo našumą?
- Ką B2B pirkėjai turėtų patikrinti su gamintoju?
- Dažnai užduodami klausimai
- Baigiamieji svarstymai
Kas yra plieniniai kabelių pjaustytuvai?
Plieniniai kabelių pjaustytuvai yra specialiai sukurti pjovimo įrankiai, skirti nupjauti kabelius, pagamintus iš kelių plieninių vielų, susuktų į vijas. Plieninis vielinis lynas paprastai susideda iš atskirų vielų, vijų ir centrinės šerdies. Ši daugiasluoksnė konstrukcija suteikia kabeliui lankstumo ir tvirtumo, tačiau taip pat gerokai apsunkina švarų pjovimą nei vieno vientiso laido pjovimas.
Todėl tinkamas pjoviklis turi ne tik daryti spaudimą. Jo pjovimo galvutė turi laipsniškai sujungti sruogas, tuo pačiu sukuriant pakankamą mechaninę jėgą, kad būtų galima atskirti plieninius laidus be reikalo nesutraiškant kabelio.
Profesionaliems darbams labai svarbu pasirinkti pjaustytuvą pagal kabelio konstrukciją, medžiagą, skersmenį ir vardinį pjovimo pajėgumą. Įrankis, skirtas variniams arba aliuminio laidininkams, neturėtų būti automatiškai laikomas tinkamu plieniniams laidams. Specialūs plieniniai sruogų kabelių pjaustytuvai yra sukurti taip, kad būtų atsparesni plieninėms sruogoms. BOSI Tools, su produktu susijęs prekės ženklasNingbo Shiji Bosi Tools Co., Ltd., aprašo savo plieninių kabelių pjaustytuvų asortimentą, skirtą plieninėms sruogoms ir aliuminio sruogoms su plieninėmis šerdomis, su teleskopinėmis rankenomis, skirtomis suteikti papildomą svertą.
Kaip konstruojami plieniniai kabelių pjaustytuvai?
Plieninio kabelio pjaustytuvo efektyvumas priklauso nuo kelių tarpusavyje sąveikaujančių komponentų. Šių komponentų supratimas padeda pirkėjams įvertinti įrankį ne tik jo išvaizdą ar rankenos dydį.
| Komponentas | Funkcija | Kodėl tai svarbu |
|---|---|---|
| Pjovimo nasrai | Įjunkite ir nukirpkite atskirus plieninius laidus | Įtakoja pjovimo kokybę ir ašmenų ilgaamžiškumą |
| Sukamasis mechanizmas | Perkelia rankenos jėgą į pjovimo galvutę | Nustato mechaninį svertą ir darbo pastangas |
| Rankenos | Suteikite operatoriui svertą | Ilgesnės rankenos gali sumažinti reikalingą rankos jėgą |
| Teleskopinis mechanizmas | Leidžia reguliuoti rankenos ilgį | Subalansuoja svertą ir perkeliamumą |
| Užrakinimo mechanizmas | Laikydami įrankį laiko uždarytą | Apsaugo pjovimo briaunas ir pagerina valdymo saugumą |
Ašmenų geometrija yra ypač svarbi. Plieninis kabelis susideda iš daugybės atskirų laidų, todėl pjovimo galvutė turi prisitaikyti prie netaisyklingo apskrito kabelio profilio ir palaipsniui atskirti vijas. Specializuotose vielinių lynų pjaustytuvuose dažniausiai naudojamos ašmenų geometrijos, sukurtos specialiai suvytam plienui, o ne tiesios pjovimo briaunos, naudojamos daugeliui bendrosios paskirties pjaustytuvų.
Kaip jie pjauna plieninius suvytusius kabelius?
Pjovimo procesas sujungia mechaninį svertą ir kontroliuojamą kirpimo veiksmą. Kai rankenos sujungiamos, ašis santykinai didelį rankenų judėjimą paverčia sutelkta pjovimo nasrų jėga.
- Padėties nustatymas:Kabelis yra teisingai įdėtas tarp pjovimo nasrų.
- Pradinis įsitraukimas:Ašmenys liečiasi su išoriniais gijos laidais.
- Progresyvus kirpimas:Nuolatinis rankenos judėjimas perkelia jėgą per pjovimo galvutę ir palaipsniui nutraukia laidus.
- Sruogų atskyrimas:Likę vidiniai laidai nupjaunami, kai žandikauliai užsidaro toliau.
- Užbaigimas:Kabelis atsiskiria mažiau deformuodamas, nei paprastai atsirastų naudojant netinkamą bendrosios paskirties įrankį.
Tikrasis rezultatas labai priklauso nuo kabelio skersmens, atsparumo tempimui, konstrukcijos, ašmenų būklės ir nuo to, ar įrankis naudojamas neviršijant nurodytos talpos. Naudojant pjaustytuvą, viršijantį jo vardinę galią, gali padidėti reikalinga jėga ir pagreitinti ašmenų pažeidimą.
Kokius privalumus jie suteikia?
Techninės priežiūros komandoms ir profesionaliems montuotojams pagrindinis privalumas yra ne tik galimybė pjauti plieninį trosą. Tinkamai suderintas pjaustytuvas gali padaryti pjovimo procesą labiau kontroliuojamą, pakartojamą ir praktiškesnį lauko sąlygomis.
- Sumažintas rankų darbas:Ilgos rankenos padidina svertą ir gali palengvinti didelio atsparumo pjovimą.
- Geresnis pjovimo valdymas:Specialūs pjovimo žandikauliai suprojektuoti atsižvelgiant į suvyto kabelio geometriją.
- Sumažinta nereikalinga deformacija:Tinkamas kirpimas gali padėti apriboti per didelį gniuždymą ir sruogų plitimą.
- Lauko perkeliamumas:Rankiniams pjaustytuvams nereikia elektros energijos, hidraulinių siurblių ar suspausto oro.
- Lanksčios darbo pozicijos:Teleskopinės rankenos gali suteikti papildomą svertą, kai yra vietos, ir trumpesnius matmenis, kai prieiga yra ribota.
- Mažesnis įrangos sudėtingumas:Mechaninį rankinį įrankį transportuoti ir prižiūrėti gali būti lengviau nei elektrinę pjovimo įrangą.

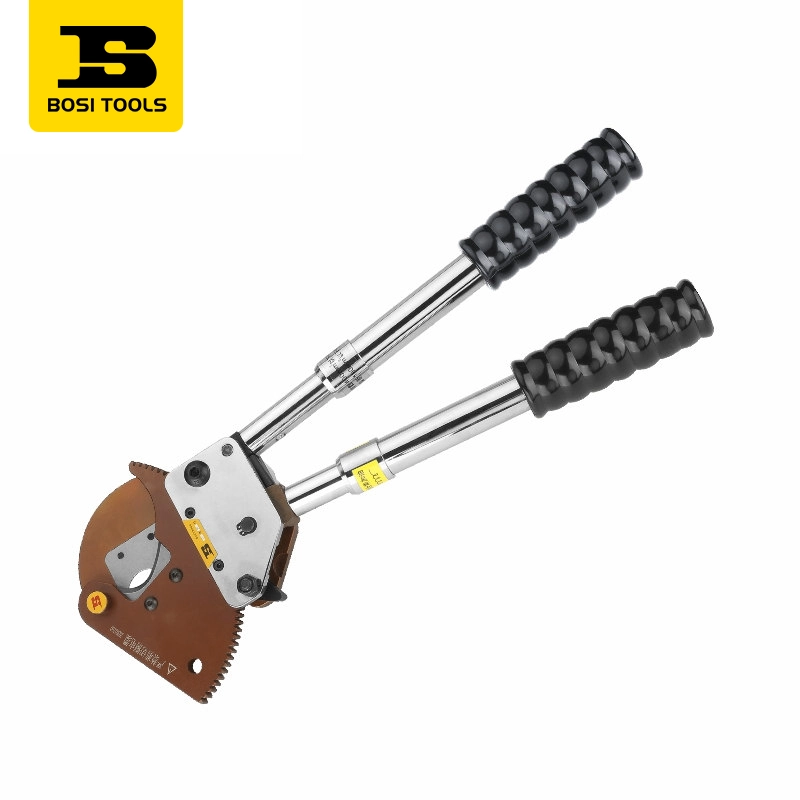

Pavyzdžiui, BOSI Tools pateikia teleskopinių plieninių kabelių pjaustytuvų sąrašą su rankenos reguliavimu nuo 410 mm iki 580 mm ir nurodo iki 100 mm² plieninių sruogų pjovimo galią ir iki 400 mm² aliuminio sruogų su plienine šerdimi. Tikrasis tinkamumas visada turi būti patvirtintas pagal tikslią kabelio konstrukciją ir gamintojo specifikacijas.
Kur naudojami plieniniai kabelių pjaustytuvai?
Plieniniai vytiniai kabeliai atsiranda daugelyje pramonės ir infrastruktūros aplinkų. Tinkamas pjoviklis priklauso nuo konkretaus kabelio ir darbo tvarkos.
| Taikymas | Tipinis pjovimo reikalavimas | Svarbus svarstymas |
|---|---|---|
| Elektros linijos darbas | Plieninės sruogos ir laidininkai su plienine šerdimi | Patvirtinkite kabelio konstrukciją ir vardinę talpą |
| Statyba | Guy laidai ir konstrukciniai kabeliai | Prieš pjovimą kontroliuokite kabelio judėjimą |
| Telekomunikacijos | Palaikymo ir pasiuntinio kabeliai | Apsvarstykite kabelio skersmenį ir prieigos erdvę |
| Montavimas ir priežiūra | Vielinis lynas ir susuktas plieninis kabelis | Laikykitės taikomų tikrinimo ir pakeitimo procedūrų |
| Pramoninis montavimas | Plienu sutvirtinti kabeliai | Derinkite pjaustytuvą prie medžiagos, o ne tik išvaizdos |
Saugumas ypač svarbus dirbant aplink laikantįjį vielinį lyną. OSHA pažymi, kad vielinio lyno nusidėvėjimas gali sukelti netikėtą įtampą ir potencialiai pavojingą pakabinamo krovinio ar valdomos mašinos judėjimą.
Į ką pirkėjai turėtų atsižvelgti prieš pirkdami?
Profesionalaus pjaustytuvo pasirinkimas turėtų prasidėti nuo kabelio, o ne nuo įrankio. Šie veiksniai gali padėti išvengti neatitikimų ir nereikalingų veikimo problemų.
1. Kabelio skersmuo
Nustatykite didžiausią skersmenį, kurį įrankiu reikės pjauti. Niekada nemanykite, kad fiziškai didelis pjaustytuvas gali saugiai tvarkyti kiekvieną didelį kabelį. Gamintojo vardinis pajėgumas turėtų būti traktuojamas kaip pagrindinis pasirinkimo parametras.
2. Kabelio medžiaga
Plieniniai, nerūdijančio plieno, cinkuoto plieno ir plieno šerdies laidininkai gali turėti skirtingas pjovimo charakteristikas. Prieš pateikdami užsakymą, patvirtinkite pjaustytuvo numatytą medžiagą.
3. Kabelio konstrukcija
Vielinio lyno konstrukcija skiriasi priklausomai nuo gijų išdėstymo, šerdies tipo ir taikymo. Tas pats vardinis skersmuo nebūtinai reiškia identišką atsparumą pjovimui.
4. Rankenos ilgis
Ilgesnės rankenos gali padidinti svertą, o trumpesnes konfigūracijas gali būti lengviau nešioti ir naudoti ribotose erdvėse. Teleskopinės rankenos suteikia praktišką kompromisą naudotojams, dirbantiems įvairiose aplinkose.
5. Pjovimo dažnis
Retkarčiais naudojamam įrankiui keliami kitokie reikalavimai nei tam, kuris naudojamas kiekvieną darbo dieną. Aukšto dažnio programos kelia didesnius reikalavimus ašmenų patvarumui, sukimosi konstrukcijai, ergonomikai ir keičiamų dalių prieinamumui.
6. Ergonomika
Rankenos rankena, atidarymo kampas, bendras svoris ir balansas turi įtakos operatoriaus patogumui. Pjaustant pakartotinai, ergonomika gali būti tokia pat svarbi kaip ir maksimali talpa.
7. Atsarginės dalys
Profesionaliems pirkėjams teiraukitės, ar yra pakaitinių peilių ar kitų techninės priežiūros komponentų. Keičiamas pjovimo komponentas gali pailginti įrankio naudojimo laiką, kai pagrindinis mechanizmas išlieka tinkamas naudoti.
Kaip juos palyginti su kitais kabelių pjovimo įrankiais?
| Įrankio tipas | Tipinė medžiaga | Jėga | Tinka plieniniam suvytam kabeliui? |
|---|---|---|---|
| Plieninis kabelių pjoviklis | Plieninis suvytas kabelis ir vielinis lynas | Specialus kirpimas ir svertas | Taip, kai neviršija vardinės talpos |
| Elektros kabelių pjaustytuvas | Variniai ir aliuminio laidininkai | Švarus laidininko pjovimas | Paprastai neskirta plieninėms sruogoms |
| Įstrižainė pjaustytuvas | Maži laidai ir bendrosios paskirties viela | Kompaktiškas ir universalus | Paprastai netinka sunkiam plieniniam kabeliui |
| Varžtų pjoviklis | Varžtai, strypai ir kieta viela | Didelis svertas | Priklauso nuo kabelio konstrukcijos ir gamintojo patvirtinimo |
| Hidraulinis kabelių pjoviklis | Dideli kabeliai ir sudėtingos programos | Didelė pjovimo jėga su mažesnėmis rankinėmis pastangomis | Tinka naudoti pagal jo specifikacijas |
Pagrindinis skirtumas yra tas, kad plieniniai kabelių pjaustytuvai yra suprojektuoti atsižvelgiant į suvyto plieno geometriją ir atsparumą pjovimui. Bendrosios paskirties įrankis gali fiziškai liestis su kabeliu, bet vis tiek duoti prastų rezultatų arba per anksti sugadinti.
Kaip turėtų būti naudojami plieniniai kabelių pjaustytuvai?
Tinkamas veikimas prasidės prieš peiliams paliečiant laidą. Kabelis turi būti identifikuotas, pritvirtintas ir įvertintas pagal darbo tvarką ir taikomus saugos reikalavimus.
- Patvirtinkite kabelio tipą:Patikrinkite medžiagą, konstrukciją, skersmenį ir numatomą pjovimo vietą.
- Patikrinkite įrankį:Patikrinkite, ar nepažeisti pjovimo kraštai, ašis, rankenos ir fiksavimo mechanizmas.
- Apsaugokite darbo vietą:Saugokite, kad kabelis nejudėtų be reikalo, o kiti darbuotojai atokiai nuo pjovimo zonos.
- Valdykite sukauptą energiją:Niekada nenupjaukite laido, kuris lieka pavojingai įtemptas, nebent tam operacijai skirta speciali procedūra ir įranga.
- Padėkite kabelį:Teisingai įdėkite jį į pjaustytuvą pagal gamintojo instrukcijas.
- Taikykite pastovią jėgą:Laipsniškai uždarykite rankenas, užuot naudoję nekontroliuojamus smūgius.
- Patikrinkite rezultatą:Po pjovimo patikrinkite nupjautą galą ir įrankį.
OSHA statybos taisyklės reikalauja, kad vielinių lynų patikrinimai būtų atliekami nustatytais intervalais ir, kaip tikrinant, nustatomos sąlygos, pvz., nutrūkę laidai, didelė korozija, iškraipymas ir skersmens sumažėjimas. Šie reikalavimai taikomi uždengtai statybinei įrangai ir turėtų būti vertinami kartu su galiojančiais vietiniais teisės aktais ir įrangos gamintojo instrukcijomis.
Kai vielinis lynas pjaunamas atliekant techninę priežiūrą arba keičiant jį, pjovimo procedūroje taip pat turi būti atsižvelgiama į vijos stabilumą. OSHA taisyklėse dėl tam tikros statybos įrangos yra reikalavimai, susiję su vielinių lynų vijų tvirtinimu pjovimo metu, taikant procedūras, pagrįstas vielinio lyno gamintojo instrukcijomis.
Kaip galima išlaikyti pjovimo našumą?
Net ir kokybiškam pjaustytuvui reikia įprastinės priežiūros. Plieno dalelės, drėgmė, užterštumas ir pasikartojantis didelės apkrovos pjovimas gali palaipsniui paveikti pjovimo briaunas ir judančias dalis.
- Po naudojimo nuvalykite metalines daleles nuo pjovimo galvutės.
- Patikrinkite, ar ašmenys nėra įskilę, įtrūkę, deformuoti ar neįprastai nusidėvėję.
- Patikrinkite, ar ašis nėra per daug laisvesnė ar nesusirišusi.
- Laikykite teleskopines dalis švarias ir sklandžiai funkcionuojančias.
- Sutepkite judančias dalis pagal gamintojo instrukcijas.
- Laikydami įrankį laikykite sausą.
- Uždarykite ir užfiksuokite rankenas, kai įrankis nenaudojamas, jei yra fiksavimo mechanizmas.
- Nešlifuokite ir nemodifikuokite pjovimo briaunų, nebent gamintojas specialiai leidžia atlikti procedūrą.
Pjoviklio, kuriam staiga reikia žymiai daugiau jėgos nei įprastai, nereikėtų tiesiog perstumti per medžiagą. Padidėjęs pasipriešinimas gali reikšti netinkamą kabelį, viršitą talpą, pažeistus peilius, nesutapimą ar kitą mechaninę problemą.
Ką B2B pirkėjai turėtų patikrinti su gamintoju?
Platintojams, didmenininkams, rangovams ir pramoninių pirkimų komandoms sprendimai dėl pirkimo turėtų būti didesni nei vieneto kaina. Išsami techninė diskusija su gamintoju gali sumažinti gaminio neatitikimą ir problemas po pardavimo.
| Klausimas užduoti | Kodėl tai svarbu |
|---|---|
| Koks didžiausias kabelio skersmuo? | Patvirtina, ar įrankis atitinka taikomąją programą. |
| Kokios kabelių medžiagos palaikomos? | Neleidžia naudoti netinkamų plieno rūšių arba kabelių tipų. |
| Kokia yra ašmenų medžiaga ir apdorojimas? | Pateikiama informacija apie atsparumą dilimui ir pjovimo efektyvumą. |
| Ar reguliuojamas rankenos ilgis? | Padeda vartotojams subalansuoti svertą ir perkeliamumą. |
| Ar yra pakaitinių komponentų? | Palaiko ilgalaikę produkto priežiūrą. |
| Ar galima pritaikyti specifikacijas? | Naudinga platintojams ir OEM pirkimo programoms. |
| Kokie tyrimai atliekami? | Padeda pirkėjams įvertinti nuoseklumą ir produkto kokybę. |
| Kokie yra pakavimo ir privačių prekių ženklų variantai? | Svarbu platinant prekės ženklą ir atliekant masinius užsakymus. |
Tarptautinio pirkimo atveju pirkėjai taip pat turėtų patvirtinti pakavimo reikalavimus, dokumentus, gamybos trukmę, minimalų užsakymo kiekį, tikrinimo procedūras, atsarginių dalių prieinamumą ir aptarnavimą po pardavimo, prieš pateikdami didelį užsakymą.
Dažnai užduodami klausimai
Ar plieniniai kabelių pjaustytuvai gali nupjauti įprastą elektros kabelį?
Tai priklauso nuo gamintojo specifikacijų. Plieniniai kabelių pjaustytuvai pirmiausia skirti plieninėms sruogoms ir susijusioms didelio stiprumo sruogoms medžiagoms. Variniams ir aliuminiams elektros kabeliams paprastai reikia specialiai tiems laidininkams skirtų pjaustytuvų.
Kodėl neturėčiau naudoti įprasto vielos pjaustytuvo, skirto plieniniam kabeliui?
Įprasti vielos pjaustytuvai gali neturėti reikiamos ašmenų geometrijos, kietumo, sverto ar talpos. Naudodami netinkamą įrankį galite prastai nupjauti ir paspartinti pažangiausius pažeidimus.
Ar ilgesnė rankena visada reiškia geresnį pjovimo našumą?
Nebūtinai. Ilgesnė rankena gali užtikrinti didesnį mechaninį svertą, bet taip pat gali padidinti įrankio dydį ir svorį. Tinkamas rankenos ilgis priklauso nuo kabelio atsparumo, darbo aplinkos, nešiojamumo ir operatoriaus reikalavimų.
Kaip pasirinkti tinkamą pjovimo našumą?
Pradėkite nuo didžiausio kabelio skersmens ir medžiagos, kurią įrankis turi pjauti. Tada palyginkite šias specifikacijas su gamintojo nurodyta maksimalia talpa. Neviršykite vardinės ribos.
Ar naudingi teleskopiniai plieniniai sruogų kabelių pjaustytuvai?
Jie gali būti naudingi, kai operatoriams reikia ir perkeliamumo, ir papildomo sverto. Reguliuojama rankena leidžia sutrumpinti įrankį saugojimui ar ribotoms erdvėms ir išplėsti, kai naudingas didesnis svertas.
Kaip dažnai reikia prižiūrėti pjaustytuvą?
Prieš naudodami patikrinkite įrankį ir nuvalykite po pjovimo. Tepimo dažnumas ir išsamesnė patikra turėtų atitikti gamintojo priežiūros instrukcijas ir naudojimo intensyvumą.
Ar plieninius kabelių pjaustytuvus galima pritaikyti pagal OEM užsakymus?
Priklausomai nuo gamintojo, galimas pritaikymas. Pirminės techninės peržiūros metu pirkėjai turėtų aptarti rankenos konfigūraciją, pakuotę, prekės ženklą, specifikacijas, ašmenų dizainą ir užsakymo kiekį.
Baigiamieji svarstymai
Plieniniai sruogų kabelių pjaustytuvai yra specializuoti įrankiai, skirti konkrečiai problemai išspręsti: didelio stiprumo sruogų plieno medžiagų pjovimui kontroliuojama mechanine jėga. Tinkamas įrankis turi būti parinktas pagal kabelio medžiagą, skersmenį, konstrukciją, pjovimo dažnumą, darbo aplinką ir reikalaujamą ergonomiką, o ne tik išvaizdą.
Profesionaliems naudotojams geras pjovimo našumas yra tik viena lygties dalis. Ašmenų ilgaamžiškumas, rankenos svertas, įrankių balansas, priežiūros reikalavimai, keičiami komponentai, gamybos nuoseklumas ir tiekėjų palaikymas turi įtakos praktinei pjaustytuvo vertei per jo tarnavimo laiką.
Ningbo Shiji Bosi Tools Co., Ltd. siūlo rankinius pjovimo įrankius, įskaitant plieninius kabelių pjaustytuvus, kurie yra platesnio profesionalių rankinių įrankių asortimento dalis. Jo paskelbtoje gaminio informacijoje yra teleskopinių rankenų modeliai, skirti plieninėms sruogoms ir aliuminio sruogoms su plieno šerdimi. Pirkėjai prieš užsakydami turėtų patvirtinti tikslią modelio talpą ir pritaikymo suderinamumą su gamintoju.
Jei perkate plieninius kabelių pjaustytuvus profesionaliam naudojimui, didmeniniam platinimui, OĮG projektams ar pramoninių įrankių programoms,susisiekite su mumisaptarti kabelių specifikacijas, pjovimo pajėgumus, rankenos konfigūraciją, pakavimo reikalavimus ir pritaikytus pirkimo sprendimus.
Pasirinkite pjaustytuvą pagal laidą, darbo sąlygas ir reikiamą pjovimo efektyvumą ir prieš naudodami patikrinkite gamintojo specifikacijas.
